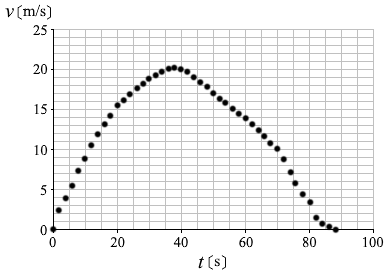

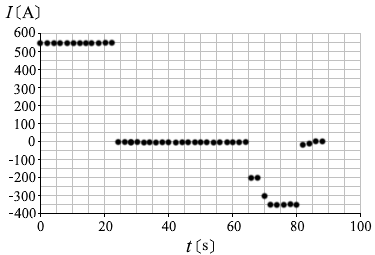

電車の運転席には様々な計器がある。電車がA駅を出発してからB駅に到着するまで、電車の速さ \(v\)、電車の駆動用モーターに流れた電流 \(I\)、モーターに加わった電圧 \(V\) を 2s ごとに記録したデータがある。図1は \(v\) と時刻 \(t\) の関係を、図2は \(I\) と \(t\) の関係をグラフにしたものである。電流が負の値を示しているのは、電車のモーターを発電機にして運動エネルギーを電気エネルギーに変換しているためである。A駅とB駅の間の線路は、地図上では直線である。車両全体の質量は 3.0×104kg であり、重力加速度の大きさを 9.8m/s2 とする。
（問1）qO3L7
（問2）qO3L7
（問3）\(t\) = 0s から \(t\) = 20s の間で、電圧 \(V\) は 600V でほぼ一定であった。この間の、電車のモーターが消費した電力量は、およそ 何J か。最も適当な数値を、次の①～⑥のうちから一つ選べ。
① 3×105 ② 5×105 ③ 7×105 ④ 3×106 ⑤ 5×106 ⑥ 7×106
（問4）qO3L9
