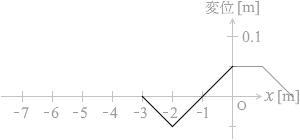

時刻 0s で図3のような波形をもつ波が、x軸の正の向きに速さ 1m/s で進み、その後 x = 0 m の自由端で反射する。時刻 4s の波形として最も適当なものを、下の①〜⑥のうちから一つ選べ。
#センター16本試物理基礎
時刻 0s で図3のような波形をもつ波が、x軸の正の向きに速さ 1m/s で進み、その後 x = 0 m の自由端で反射する。時刻 4s の波形として最も適当なものを、下の①〜⑥のうちから一つ選べ。
#センター16本試物理基礎
反射しないと仮定したときの時刻 4s の波は左図のようになりますが、
自由端反射では仮想的な反射波は線対称に折り返した形になり、
これを重ね合わせの原理によって足し合わせると、
このようになります。
答えは ③ です。
（ちなみに）
もしこれが自由端でなく固定端だったとしたら、
仮想的な反射波は点対称に写した形になり、
これを重ね合わせの原理によって足し合わせると、
このようになります。
